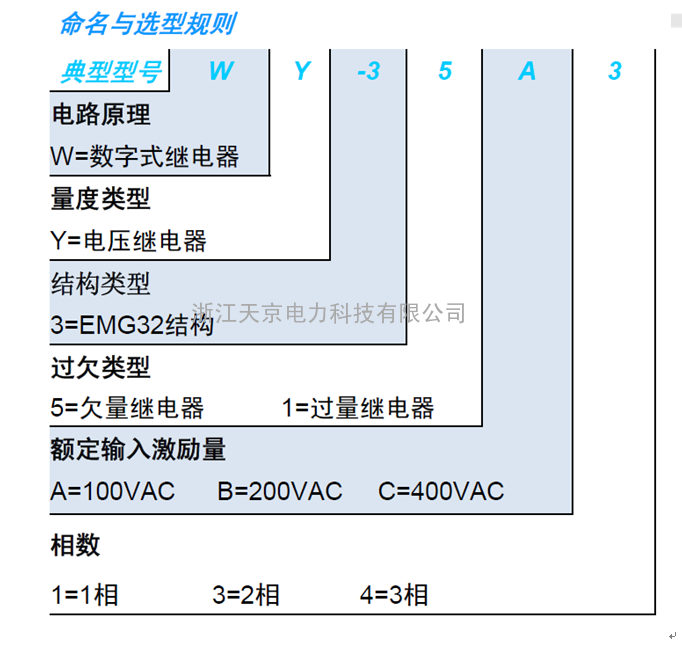

WY-31C4  智能电压继电器


    WY-30智能电压继电器

• 概述

WY-30系列三相电压继电器是带延时功能的液晶显示交流智能电压继电器。可用于发电机，变压器和输电线的继电保护装置中，作为过电压或欠电压闭锁的动作元件。该继电器由数字电路构成执行回路，具有灵敏度高，实时测量并显示当前电压值等特点。多相输入时，各相同时整定，出口同一继电器。

• 技术参数.

额定辅助电源：DC50～320V 或 AC：30～265V
额定输入电压Ue：100V；200V；400V
额定频率：50HZ
电压整定范围：(0.1-1.0)Ue
电压精度：±5%
工作环境：-10℃～+40℃,5%~95%无凝露；
重量：不大于1.2kg
  返回系数：过量动作：0.9；
欠量动作：1.1
延时整定范围：0.1-99.9S
延时精度：2％±50ms
接点容量：载流容量 5A
断弧容量 30W（DC）；62.5VA （AC）
储存环境：-25℃～+70℃,5%~95%


四. 绝缘性能.

继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻
≥100MΩ 。
介质强度.
  继电器各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50HZ）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。
