RHRT-58VAC-2H2D.失压继电器 天京电力
详细信息| 询价留言RHRT-58VAC-2H2D. 以下简称天京电力科技有限公司生产继电器）用于发电机或发 —变组成套保护设备中，在电压互感器二次侧发生断相时，对可能因此引起误动作的保护设备予以闭锁。
浙江天京电力科技有限公司

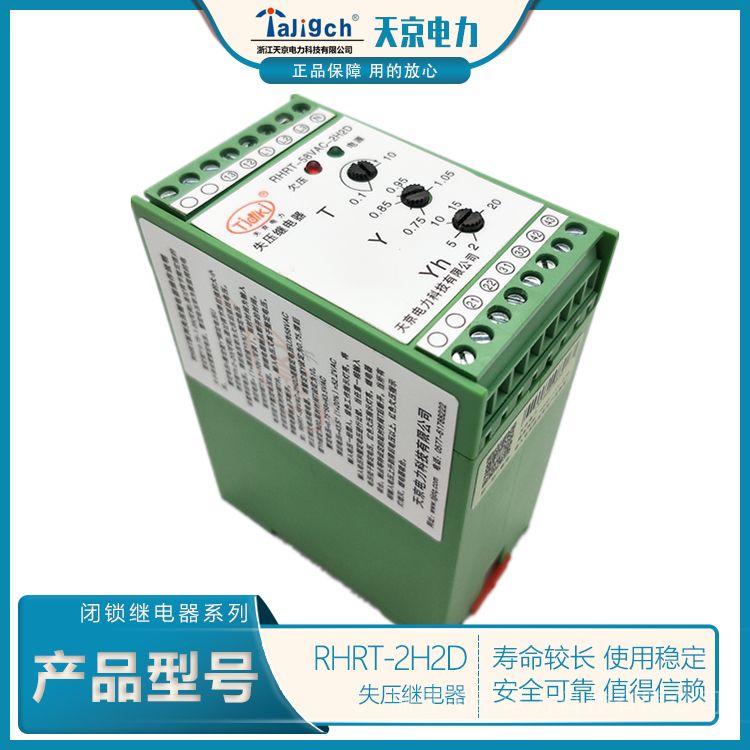

RHRT-58VAC-2H2D. 失压继电器
2结构与工作原理

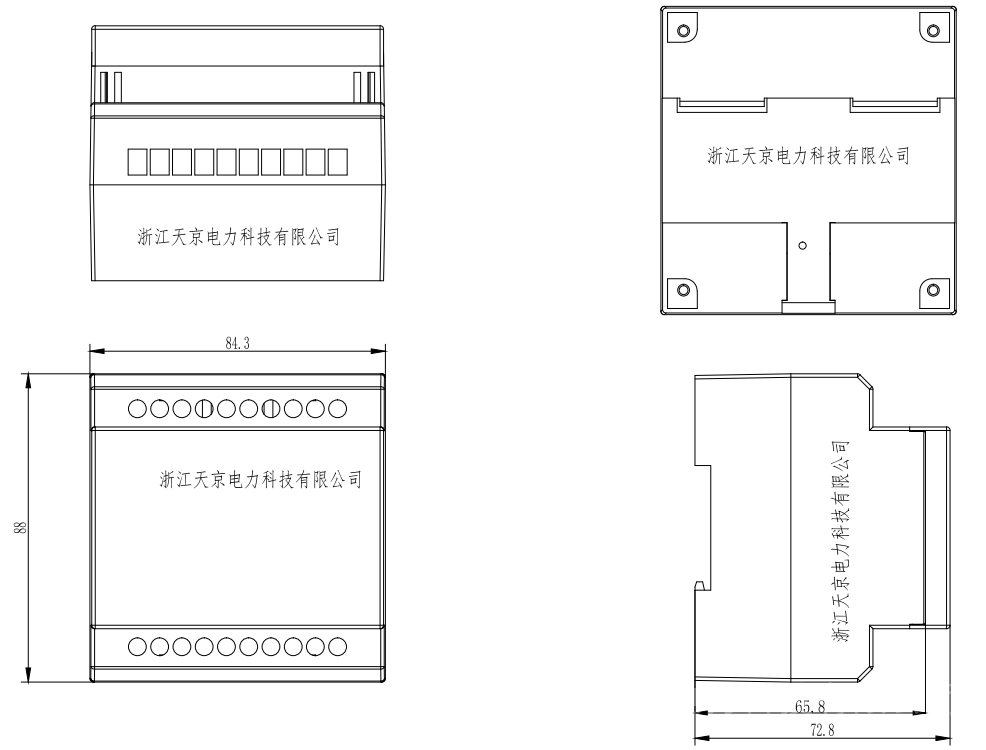

继电器采用 TG导轨型壳体，TQ板前型壳体. TJ嵌入型壳体.其外形尺寸、背后端子及安装开孔图附。背后端子接线。继电器的动作原理是利用三相输入电压信号的矢量合成是否为零来判断电压互感器二次侧电压是否平衡，且利用三相零序电压来判断造成电压互感器二次侧产生三相不平衡电压的原因。
当电压互感器二次侧发生断相时，动作侧输入的平衡电流经整流、滤波后加在极化继电器动作侧，当这个电流达到或高于极化继电器的动作电流时，继电器动作于出口。
在外部发生接地故障或相间短路接地故障时，虽动作侧有电压输入，但这时制动侧3U0= 100V，使极化继电器可靠制动。
-
-
