UEGH2-L1.UEGH2-R1.轨道中间继电器
用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。

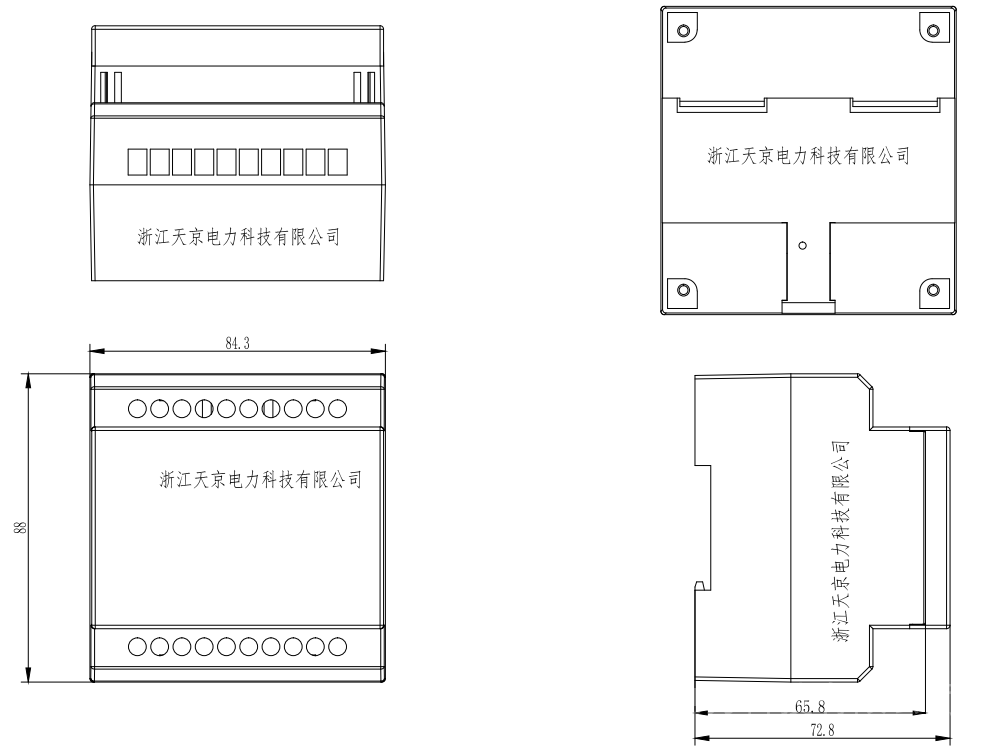

为导轨安装 9，导轨安装 E 壳体两种结构，具体尺寸以实物为准。
三、主要技术参数
1．额定电压：AC220V AC110V DC220V DC110V 等，具体以实物标签为准。
2．辅助电源：此型号可不接辅助电源。
3．动作值：合闸线圈不大于 70%额定电压。跳闸线圈不小于 70%额定电压。
4．触点容量：可长期接通 5A 电流，在电压不大于 250VDC 的直流回路中，可断开τ=5ms 50W 的直流感性负
载；在电压不大于 250VAC 的交流回路中，可断开 COSФ=0.4 250VA 的交流负载。
5．功耗：不大于 5W。
6．有动作指示。
7．动作时间：在额定电压下，动作时间不大于 30ms。
8．绝缘电阻：用开路电压 500V 的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于 300MΩ。
9．介质强度：各引出带电端子与外壳之间能承受工频 2KV（有效值）50HZ，历时 1 分钟不击穿，无闪络。
四、使用条件
1、环境温度：—10℃ ～ 50℃；
2、无导电气体，无腐蚀性气体，无较强振动；
3、工作电压：不大于 120%额定电压；
4、工作位置：任意；
5、周围磁场强度：小于 0.5mT；
6、不得有雨水和雪,有防雾、防尘、防风沙设施。
五、接线图以实物标签为准
注：1、接线图是“T”线圈通电后的状态，要使接点状态翻转,请在“H”线圈施加额定电压。
-
-
