UEG系列双稳态两接点中间继电器

● 电力系统和工业自动化的装置中，明确而可靠的
信号扩展和电隔离技术变得日益重要。
● UEG接口继电器可满足多种需要。
● 产品采用国际流行的轨道安装方式。
● 继电器可广泛用于电力、机械、工业控制领域。
如：信号扩展、伺服系统、电梯控制、I/O控制、
建筑设备等。
● 绝缘电阻：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间用开路电压1000V的兆
欧表测量绝缘电阻，正常试验大气条件下，各回
路的绝缘电阻＞20M。
● 介质强度：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间能承受频率为50Hz，
电压为1500V，历时1分钟的工频耐压试验，无击
穿、无闪络及元器件损坏现象。
● 额定工作电压（DC/AC）：220V/110V/48V/24V
● 接点容量：
载流容量8A
断弧容量60W（220VDC）；2000VA
● 动作电压：55%～70%Un可靠动作
● 动作时间：动作线圈≤15ms 复归线圈≤10ms
● 返回时间：≤10ms
● 具有双线圈的双稳态继电器（双位置继电器），*组线圈为动作线圈，第二组线圈为复归线圈。继电器位
置的切换只需在线圈上施加短时脉冲。
● 产品的外壳吸取了国外产品的优点，采用全新的结构工艺，安装非常方便。能同时适用于“ ”型和“
”型的两种常用的导轨。

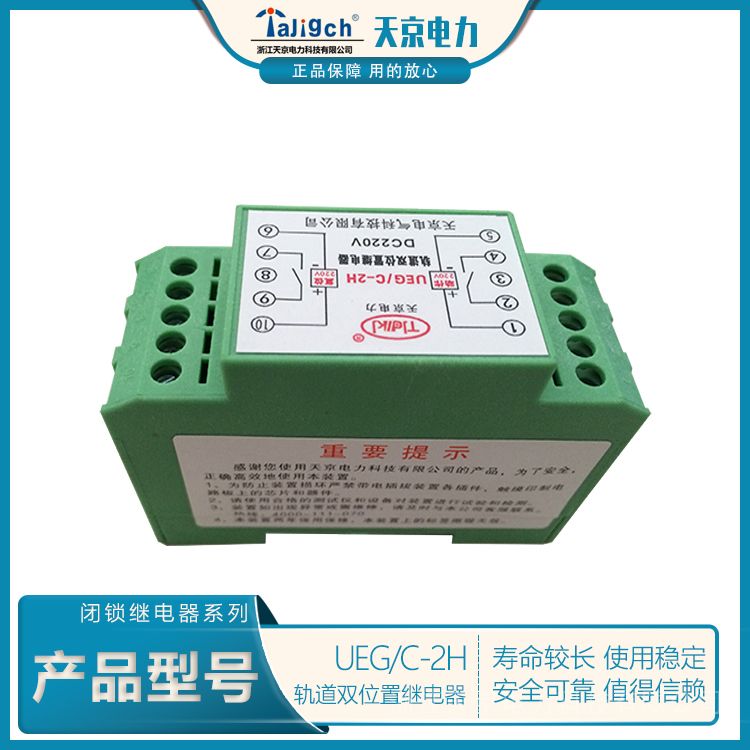

典型型号 UEG /C -1H1D /220V
UEG系列中间继电器
功能定义
C为双稳态继电器(磁保持继电器)
接点形式
=1H1D表示一副常开接点，一副常闭接点；=2H表示两副常开接点；
继电器额定工作电压
=220V表示额定工作电压为220VDC；=110V表示额定工作电压为110VDC；=48V表示额定工作电压为48VDC；=24V表
示额定工作电压为24VDC
  订货须知
