JRJC-70/240.二元二位继电器南铁信号

当前位置：浙江天京电力科技有限公司 > 产品中心 > 继电器 > JRJC-70/240.二元二位继电器南铁信号

产品型号：

JRJC-70/240

品牌：

南铁信号

≧1 台
￥3600.00

所在地：

浙江温州乐清市

更新日期：

2025-06-13

详细信息

品牌：南铁信号	型号：JRJC-70/240	应用范围：中间
额定电流：10 A	额定电压：24 V	触点负载：10
触点切换电流：10	触点形式：440	线圈电源：24
线圈功率：1 W	触点形式：440	线圈电源：24

温州南铁铁路信号设备有限公司

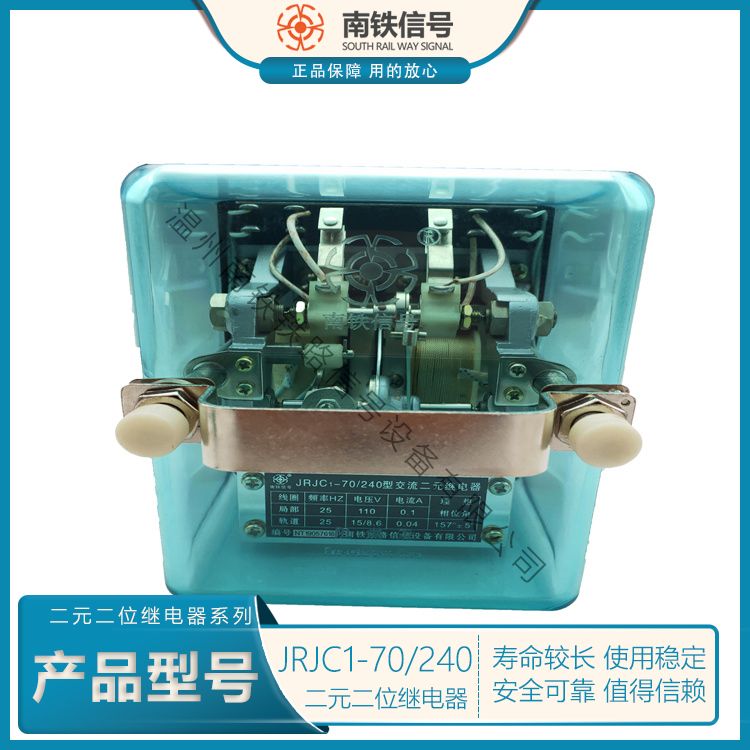

JRJC-70/240 二元二位继电器

JRJC1-70/240、JRJC-66/345型插入式交流二元继电器用于交流电气化区段站内25hz相敏轨道电路中，作为轨道继电器，能够可靠地反映轨道区段的占用和出清。

继电器由翼板、电磁系统、接点系统、支架、底座、外罩等主要部件组成。

继电器的主要技术指标

继电器的机械特性见下表：

继电器型号	接点组数	鉴别销号	接点间隙mm	托片间隙mm	接点压力N		接点接触电阻
					动合接点	动断接点
JRJC-66/345	2Q、2H	12、32	≥2.5	≥0.2	≥0.15	≥0.15	0.05
JRJC1-70/240	2Q、2H	11、22	≥1.8	≥0.35	≥0.25	≥0.2	0.10
对于JRJC-66/345型继电器，翼板开始接触上滚轮时测试动合接点压力及间隙；翼板开始接触下滚轮时测试动断接点压力。对于JRJC1-70/240型继电器，手动使翼板与上止挡轮接触至限位时，测试动合接点压力、接点间隙及托片间隙，继电器在释放状态时，测试动断接点压力、接点间隙及托片间隙。翼板在极限位置与外罩的间隙应不小于2mm。

继电器的电器特性见下表：

继电器型号	工作频率Hz	局部线圈		轨道线圈			轨道电流滞后于局部电压理想相位角
		额定电压V	电流 A	工作值		释放值
				电压 V	电流 A	电压 V
JRJC1-70/240	25	110	≤0.10	≤15	≤0.04	≥8.6	157°±8°
JRJC-66/345	25	110	≤0.08	≤15	≤0.038	≥7.5	160°±8°
JRJC-66/345型继电器的工作值为继电器翼板辅助夹开始接触上滚轮时的电压值。 JRJC1-70/240型继电器的工作值为继电器主轴止档开始接触上止档轮时的电压值。释放值为继电器全部动合接点断开时的电压值。电气特性是在理想相位角条件下测试。常温电气特性应在20℃+5℃条件下测试。测试电气特性时，25Hz测试电源输出波形的失真度应不大于5%。翼板在任何位置时，翼板和铁芯极面的间隙应不小于0.35mm。
