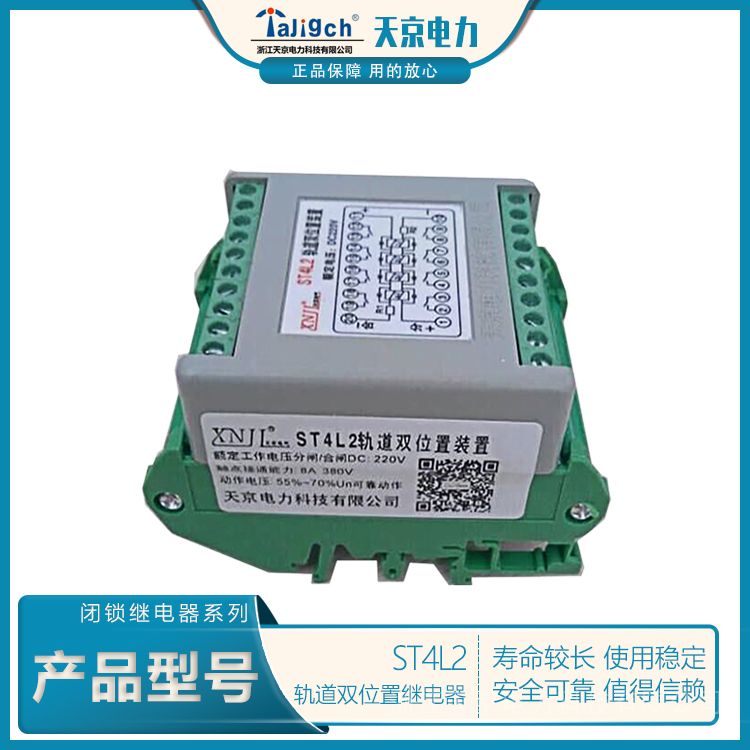

ST4L2   双位置继电器


天京电力公司生产的ST系列双位置装电力系统和工业自动化的装置中，明确而可靠的信
号扩展和电隔离技术变得日益重要。
● ST接口继电器可满足多种需要。
● 产品采用国际流行的轨道安装方式。
● 继电器可广泛用于电力、机械、工业控制领域。
如：信号扩展、电梯控制、伺服系统、I/O控制、
建筑设备等。
● 绝缘电阻：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间用开路电压500V的兆
欧表测量绝缘电阻，正常试验大气条件下，各回
路的绝缘电阻＞20M_。
● 介质强度：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间能承受频率为50Hz，
电压为1500V，历时1分钟的工频耐压试验，无击
穿、无闪络及元器件损坏现象。
● 额定工作电压（DC/AC）：220V/110V/48V/24V
● 接点载流容量：8A
断弧容量60W（220VDC）；2000VA
● 动作电压：55%～70%Un可靠动作
● 动作时间：≤8ms
● 返回时间：≤4ms
典型型号 ST4L2A/DC 220V
         ST4L2/DC220V
         ST2-2L./DC220V
接点形式=1表示两副常开两副常闭接点;=2表示四副常开接点;=3表示三副
安装形式（屏柜背视图）
=L表示用于屏柜的左侧; =R表示用于屏柜的右侧 ;
功能定义
=2表示双稳态;
继电器额定工作电压
=220V额定工作电压为220VDC;=110V额定工作电压为110VDC
